微電子設備研究室
    中國科學院微電子研究所微電子設備研究室于2010年底建成重大科研裝備研發與Demo測試平臺實驗室，該實驗室按照千級凈化標準建造，是針對下一代集成電路設備關鍵技術、太陽能電池裝備、高亮度LED制造裝備和通用型微細加工設備進行自主研發，特別是針對亞32nm節點CMOS工藝、MEMS工藝、太陽能電池工藝和其它特殊工藝，進行設計、加工、及測試服務。集微米、納米加工和檢測手段于一體，具有先進的、有特色的多功能的加工及檢測平臺 。被納入集成電路測試技術北京市重點實驗室、中國科學院微電子器件與集成技術重點實驗室、全國納米技術標準化技術委員會微納加工技術標準化工作組、北京集成電路測試技術聯合實驗室等。
    實驗室正在逐漸建設成為一個融集成電路、新能源、LED和通用型設備、工藝的基礎研究、加工、裝配和測試分析于一體的完善的研究開發和用戶服務體系。
    實驗室可以提供萬級凈化環境的裝配車間，工藝設備和測試儀器可以提供對外加工服務，可以進行項目合作開發，為高校提供實習實踐基地等，隨時歡迎您的到來！
部分設備介紹

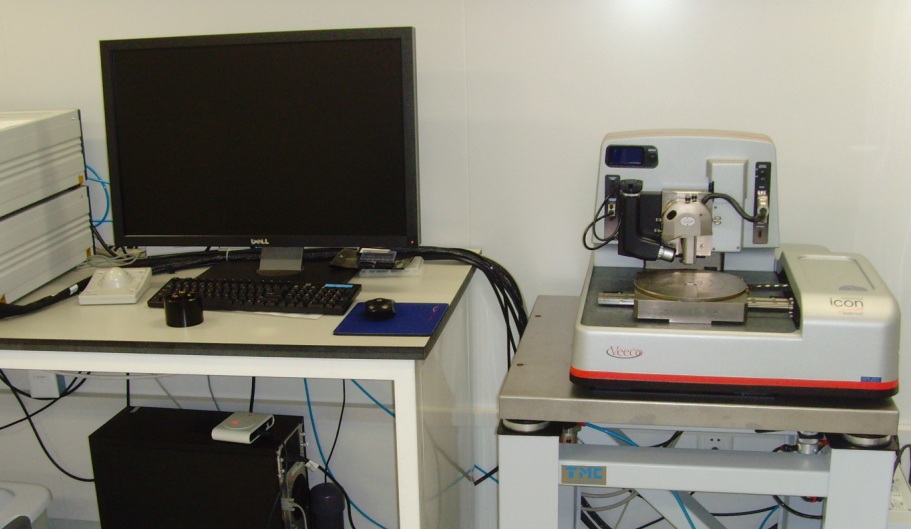

原子力顯微鏡

    可用來測量直徑可達200毫米的半導體硅片、刻蝕掩膜、磁介質、CD/DVD、生物材料、光學材料和其它樣品的表面特性。掃圖最寬范圍為90um*90um,最深臺階＜10um。Z軸精度可達0.1nm，XY精度可達1nm。
激光共焦顯微鏡

    可獲得分辨率高達0.12μm的表面顯微圖像，通過處理圖像，獲得樣品表面的三維真實形態，最終可測得亞微米級的線寬,面積,體積,臺階,線與面粗糙度,透明膜厚，幾何參數等測量數據。

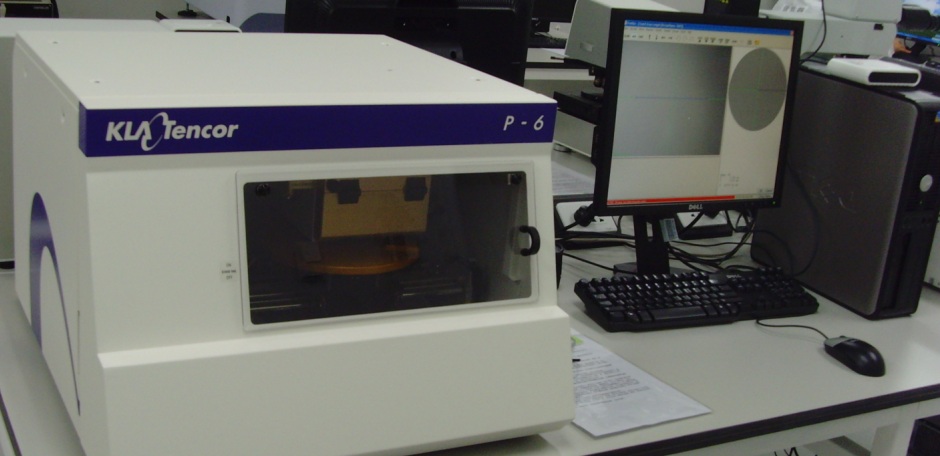

臺階儀

    主要應用于薄膜的厚度測量、物體表面形貌測量、應力測量和平整度等精密測量。低噪聲基底可改善表征微小表面特征的測量靈敏度小于6 埃的步進高度可重復性。 可測臺階＜300um，精度可到6埃。
橢偏儀

    目前世界范圍內最先進的全自動橢偏儀，專利光斑可視技術，高精度，8種微光斑尺寸，可測薄膜的厚度，光學參數等。
電阻測試儀

    四探針法測量表面電阻，矩形最大可測156*156mm，圓片最大8inch，可生成mapping圖。

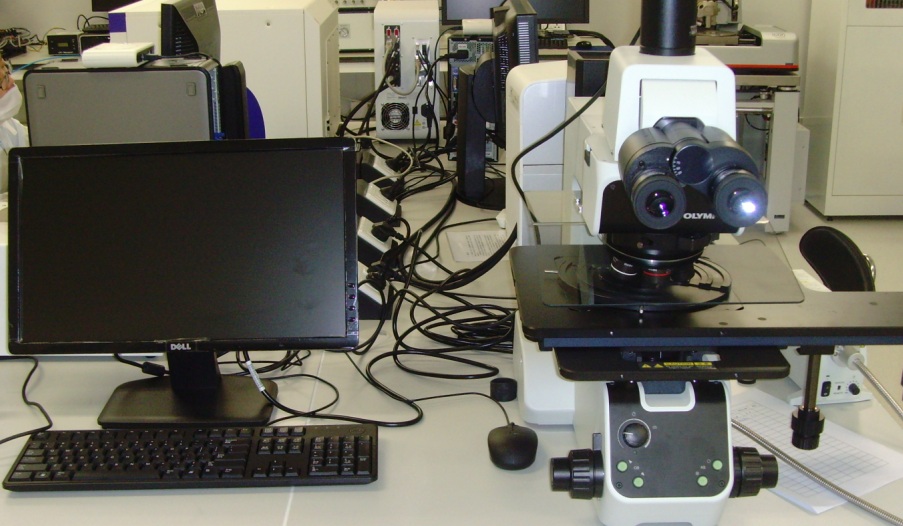

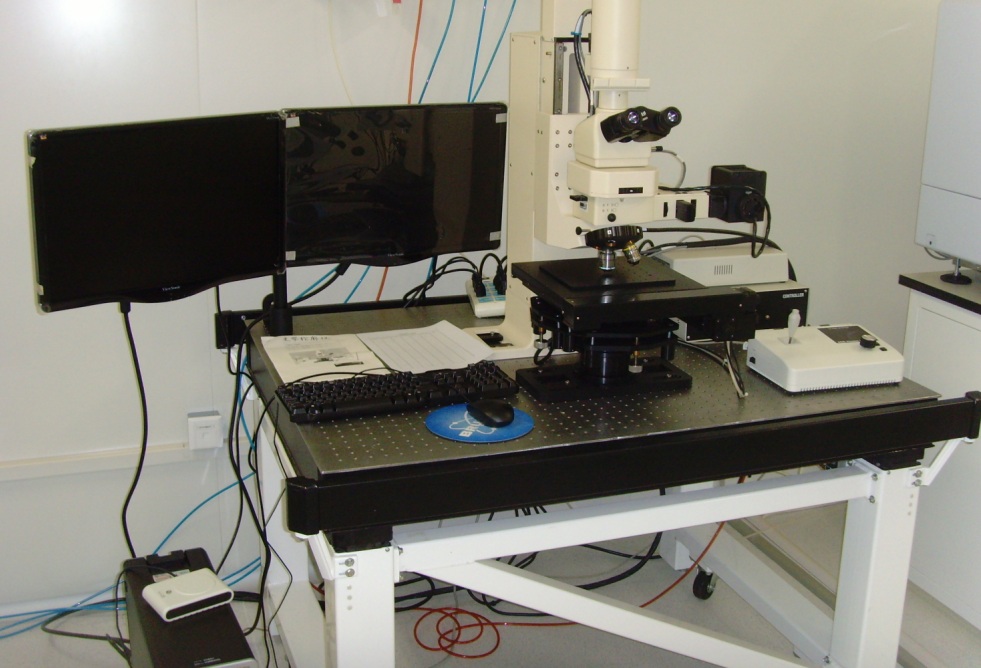

光學顯微鏡

    電腦實時顯示成像，可測8inch。電動物鏡轉換器的切換速度比原來提高了20%。 UIS2物鏡大幅度地提高了高倍率的偏心精度。配有1.25倍物鏡，最大可檢查范圍的直徑為20.8mm
同步熱分析儀

    覆蓋 -150 至 2000℃ 的寬廣的溫度范圍。可以快速而深入地對材料的熱穩定性，分解行為，組分分析，相轉變，熔融過程等進行表征。

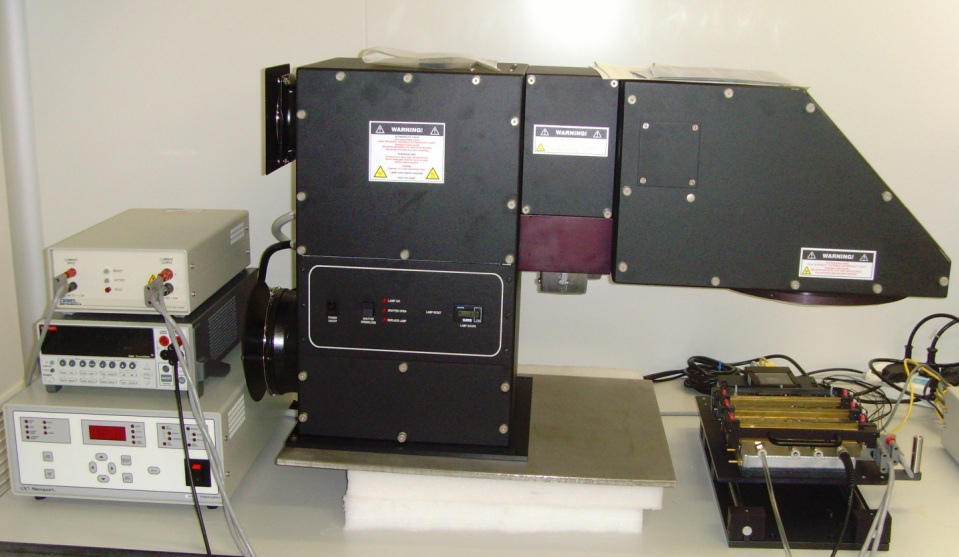

 太陽能電池IV測試儀

    最大可測矩形片156*156mm,圓片8inch，模仿太陽光照射下的IV曲線。
光學輪廓儀

    測量樣品表面粗糙度，主要針對光滑表面，測量垂直分辨率是0.1nm，最大縱深為 1um。測量表面臺階高度，的最大高度可達 5mm。

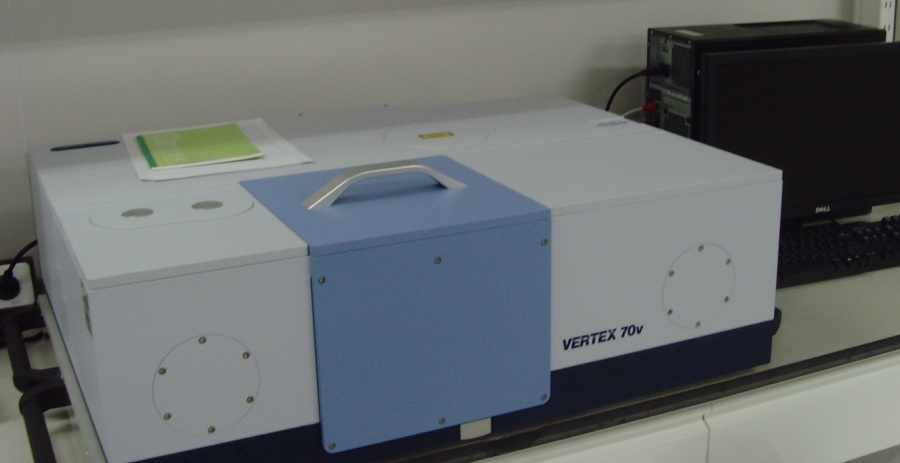

傅立葉紅外光譜儀

    適用于液體、固體、金屬材料表面鍍膜等樣品。它不僅可以檢測樣品的分子結構特征，還可對混合物中各組份進行定量分析，本儀器的測量范圍為(7500～370) cm-1，常用波數范圍(4000～400) cm-1【對應波長范圍為(2.5～25)μm】。

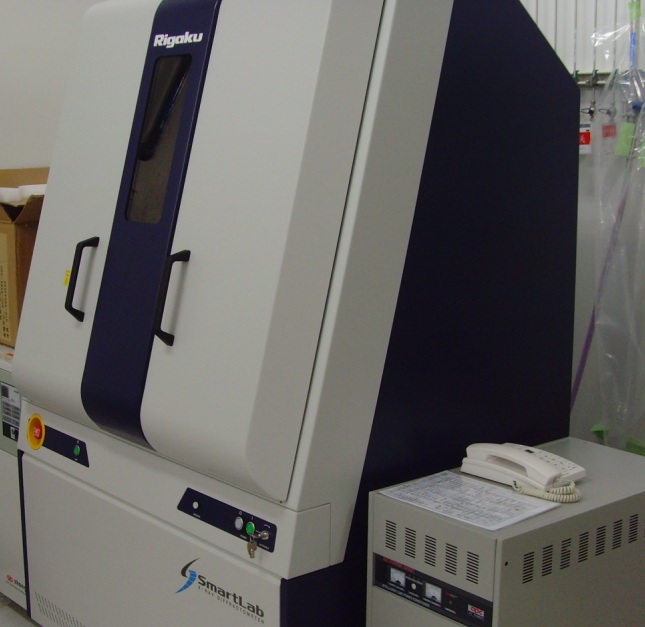

 X射線衍射儀

    儀器采用當前最先進的技術，測角儀測角準確度與精確度達到當前世界先進水平， 保證衍射峰位、峰形和強度測量準確、精確。可進行粉末物相分析、晶粒大小判斷、結晶度分析、物相含量分析、薄膜分析。儀器包括X射線發生器、高精密測角儀、人工多層膜聚焦鏡，五軸薄膜樣品臺、計算機控制系統、數據處理軟件、相關應用軟件等。

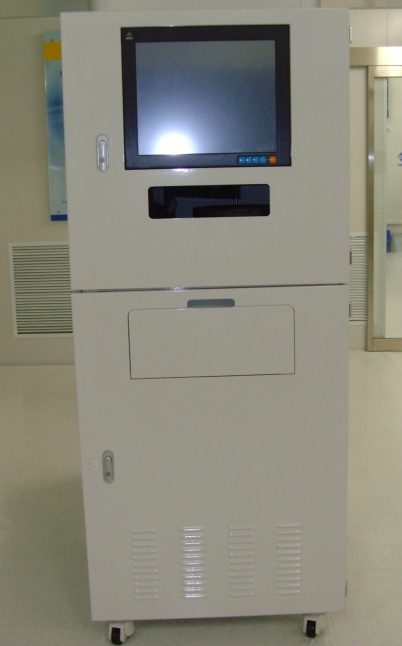

全自動反射式薄膜測量儀

    為自主研發設備，可測量硅晶太陽能絨面減反膜，單晶及多晶太陽能基底，一般薄膜膜厚測量，硅晶太陽能絨面減反膜及一般薄膜折射率測量(光學常數 n&k),電動平移臺實現全表面自動掃描，深紫外寬光譜(有效光譜范圍210nm-1000nm)，測量時間：<2s/點，可實現快速精確測量，自動數據分析和報告生成。

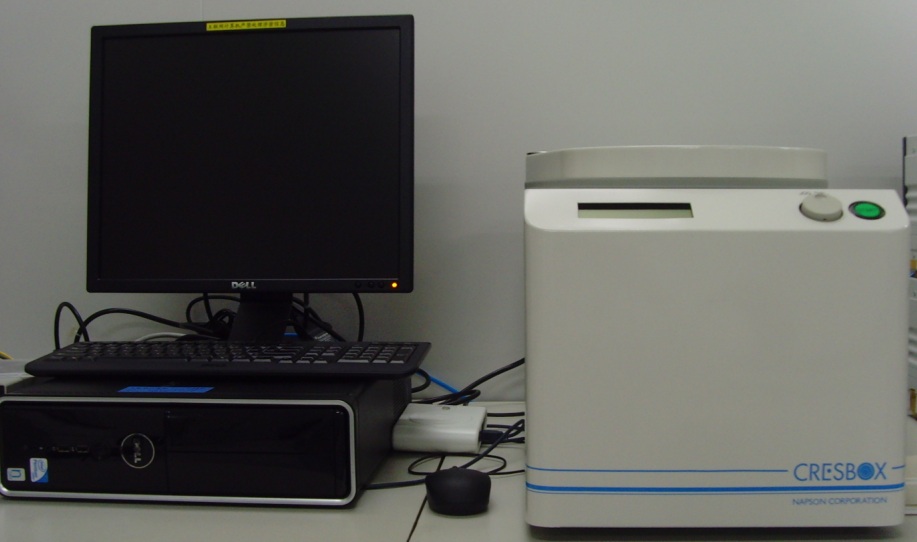

霍爾效應測試儀

    本儀器主要用于量測電子材料重要特性參數，如載流子濃度、遷移率、電阻率、霍爾系數等。薄膜或體材料均可，其原理主要依據范德堡法則。除了用來判斷半導體材料導電類型(n或p)以外，它還可應用于LED外延層的質量判定、判斷在HEMT組件中二維電子氣是否形成以及太陽能電池片的制程輔助。
工藝設備

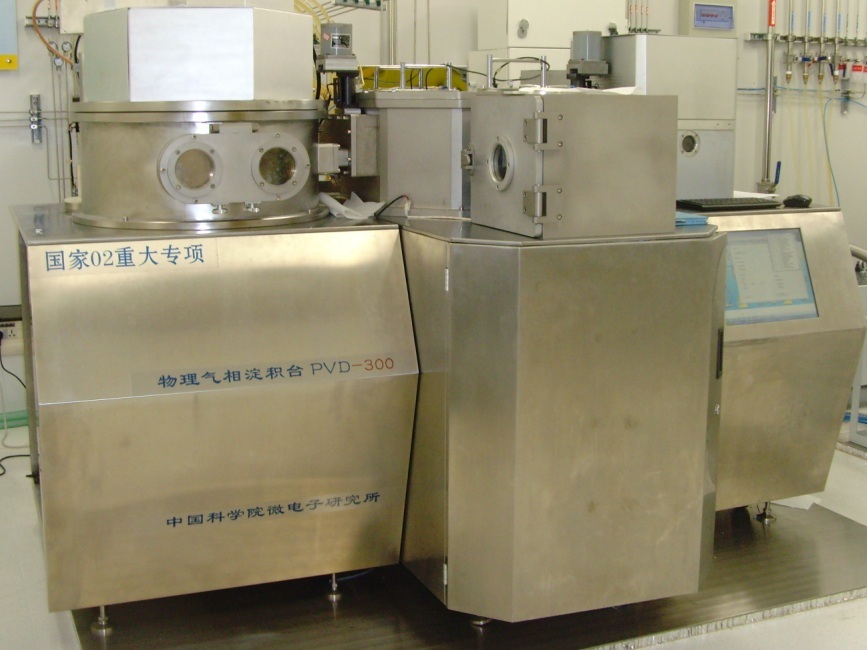

1. 磁控濺射臺 型號：SP-3
現有靶材為Ta、 Cu 、Si、Ti、Mo、Ni，其它薄膜濺射自帶靶材，最大可同時放入三片6寸圓片。濺射腔室可通入氣體：Ar，N2，H2，O2，濺射速率0.1—0.25nm/S（視材質而定）。

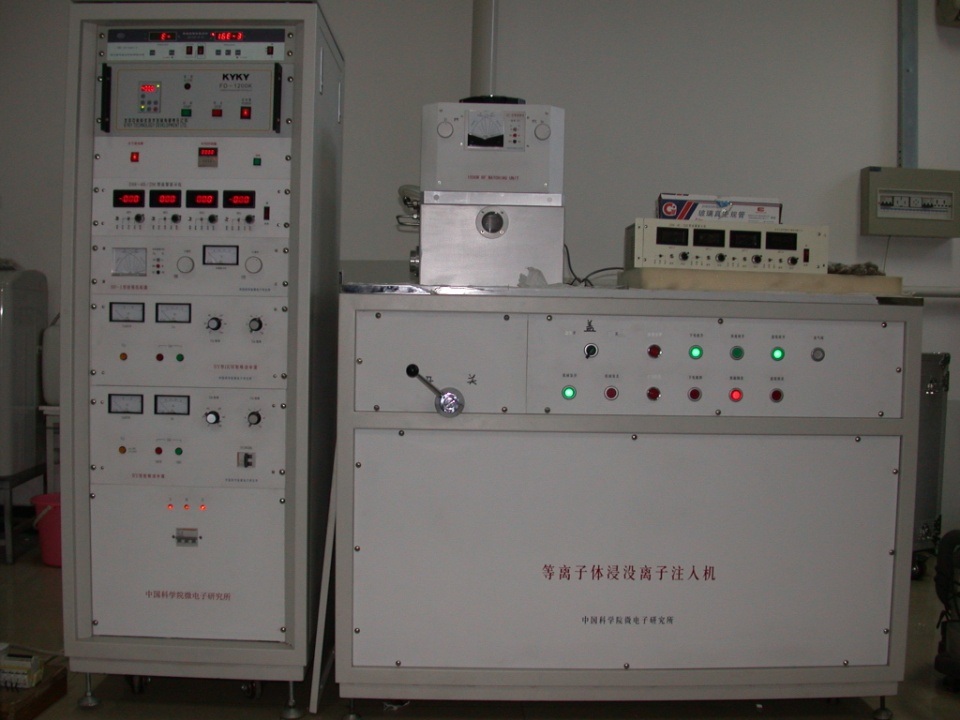

2. 等離子體浸沒式離子注入機  PIII-100
該設備由控制系統、真空系統、氣路系統、射頻電源、反應室等五部分組成。可用于半導體材料的P、N型注入，也可用于H、He、Ar的注入用于智能剝離SOI材料的研究。

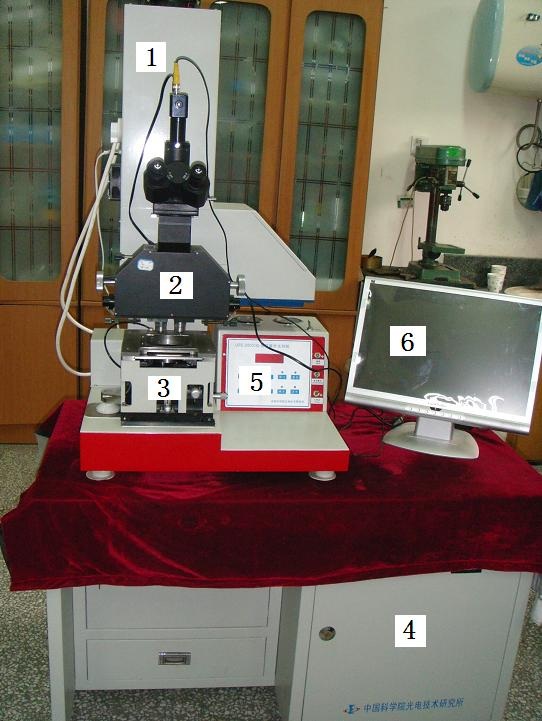

3. 紫外光刻機 URE-2000/A

本設備主要用于紫外接近、接觸式光刻制造小規模集成電路、半導體器件、紅外器件、微機電系統（MEMS）等，可曝光2’’-6”圓片， 套刻工藝加工，燈源采用1000W直流高壓汞燈，曝光波長使用365nm。

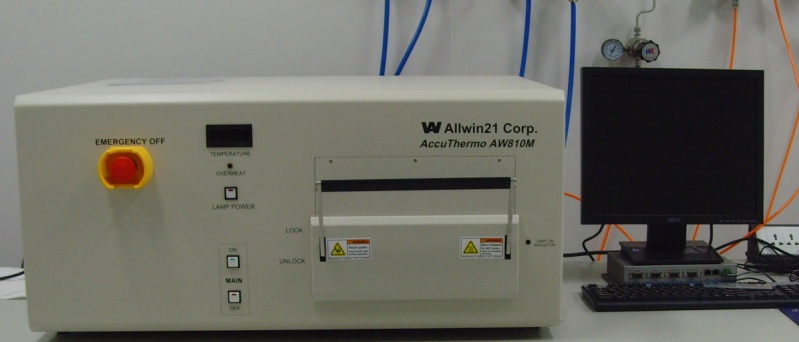

4. 快速退火爐 AW810M
溫度范圍為常溫至1200℃，升溫速度快，加熱至最高溫度僅需30S，可通N2、O2進行工藝。

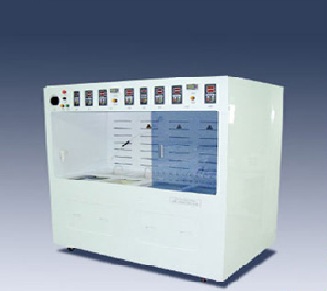

5. 硅片清洗機 SFQ-1508T

主要應用于各種半導體基片及類似材料制造過程中的濕法清洗工藝。如半導體硅片、砷化鎵，太陽能電池板，掩模板及各種平板顯示器等。最大可清洗片子尺寸：Φ300mm , 含酸堿槽、氫佛酸槽,清洗槽最高加熱溫度可達200℃

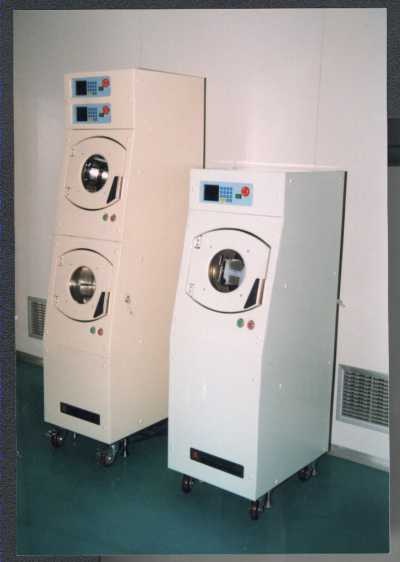

6. 旋轉沖洗甩干機 CXS-2200B

該設備是高潔凈度沖洗甩干設備, 結構采用凈化處理技術，去離子水電阻率監控，可甩干2-8寸晶圓，125*125,156*156方片。


 ......

了解更多，請和我們聯系4006-365-048
