產品介紹:

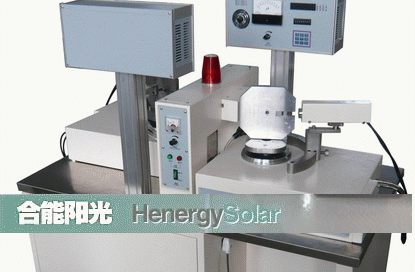

SW-A100型藍寶石晶片定向儀是給晶片定向的專用儀器。用于晶棒切割后，進行晶片的角度測量。采用手工上下晶片，自動測量角度方式，可保證晶體角度測量的準確性。為切片工藝控制提供專業的保障。

產品特點：
■ 速度快，該儀器為自動化測量儀器。儀器為雙工作臺，分別測量晶片的端面及參考邊角度。雙側可同時進行測量
■ 誤差小，開機校準方式為6次自動校準儀器，最大限度地消除校機誤差
■ 采用DC高壓模塊，具有峰值放大的特殊積分器，檢測精度高
■ 可測量角度的范圍可根據需要設置掃描范圍，最大范圍為3度
■ 操作簡便，不需要專業知識和熟練的技巧
■ 數字顯示角度，易觀察，出錯率低
■ 每次測量結果可以被記錄并保存，并可以隨時獲取測量角度的平均值




技術參數：
1．X射線發生器部分：
■ X射線管：銅靶，風扇冷卻，陽極接地
■ 最大管電壓：30KVP，全壓合閘
■ 管電流：0—5mA 連續可調
■ 輸入電源：單相交流220V，50Hz
■ 整機總耗電功率不大于0.3 KW
2．測角儀部分：
■ 晶片直徑:2-8英寸
■ 度、分、秒顯示方式：±15″，最小讀數1″
■ 測試范圍2θ角：-5～+110°
■ 定向精度：±30″
3．外型尺寸：1132（長）×642（寬）×1200（高）mm。
4．重量：300kg；

典型客戶:
臺灣及國內藍寶石及半導體客戶
